Újra jön a sárkányok ideje…

Az alábbi sorokban egy kis betekintést nyújtunk, hogy a lyukakba vagy repedésekbe behelyezett friend-jeink mögött milyen mérnöki munka van, milyen fejlődésen mentek át az elmúlt több, mint 30 évben és bemutatjuk a DMM új, dupla tengelyű friend-jét, a Dragon Cam-et.

A technika:

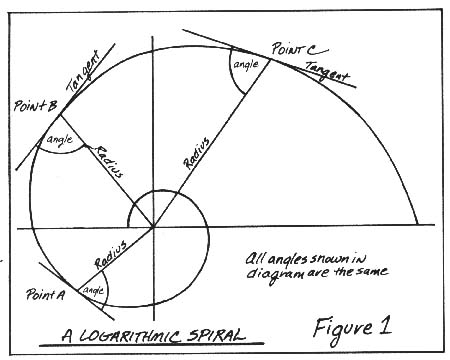

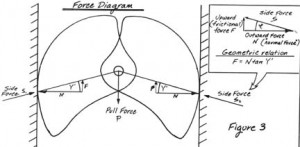

A friend-ek pofáját egy olyan logaritmikus spirál mentén alakítják ki, hogy a pofa sziklával érintkező pontjába húzott sugár és érintő mindig ugyanolyan szöget zárjon be.

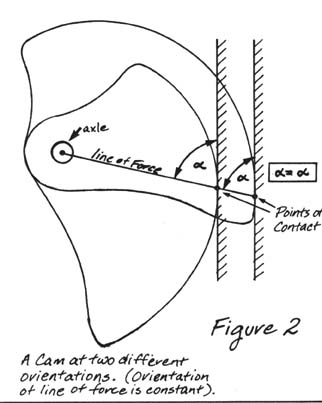

Így biztosítható az, hogy bármilyen nyílású pofák esetén az erővonalak a friend tengelyének irányába hassanak.

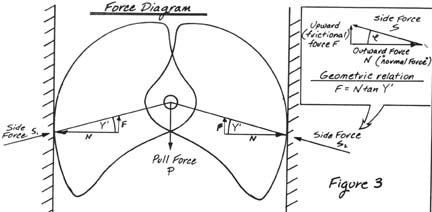

Ha a tengely irányú  támasztóerők függőleges komponenseinek összege nagyobb a húzóerőnél, akkor a friend a helyén marad terhelés (esés) hatására is. 2F≥P

További feltétele a beékelődésnek az, hogy a súrlódási erő nagyobb legyen a normál erő és a ható erő által bezárt szög tangensénél. u>tanY’

A súrlódási tényező  a két érintkező felület függvénye. Pl. alumínium és szikla esetén ez az érték 0,30. A tervezők mindig próbálják a legideálisabb súrlódási tényezőt kihozni az eszközökből. Persze itt sok kompromisszumot kell hozni a rengeteg kőzettípus miatt, továbbá figyelembe kell venni a körülményeket is, például a jeges sziklát.

A következő nagyon lényeges jellemző a „cam szög”, az Y’. Az optimális méretet és a megtartó erőt figyelembe véve ez az érték a modern friend-eknél 14,5° szokott lenni. Persze itt minden gyártó kissé eltér ettől a számtól, ki mire esküszik.

A dupla tengely, avagy a camelotok:

Az ikertengelyes megoldást először a jól ismert Black Diamond-nál láthattuk. A Camelot (kéttengelyes friend) Tony Christianson nevéhez fűződik, aki annak idején a Chouinard Equipment-nél fejlesztett, a mai BD-nél. A kéttengelyes szabadalom az USA-ban 2005-ben, Európában 2006-ban járt le. A DMM komoly munkát fektetett a tervezésbe, ami alapján megalkották a Dragon Cam-eket.

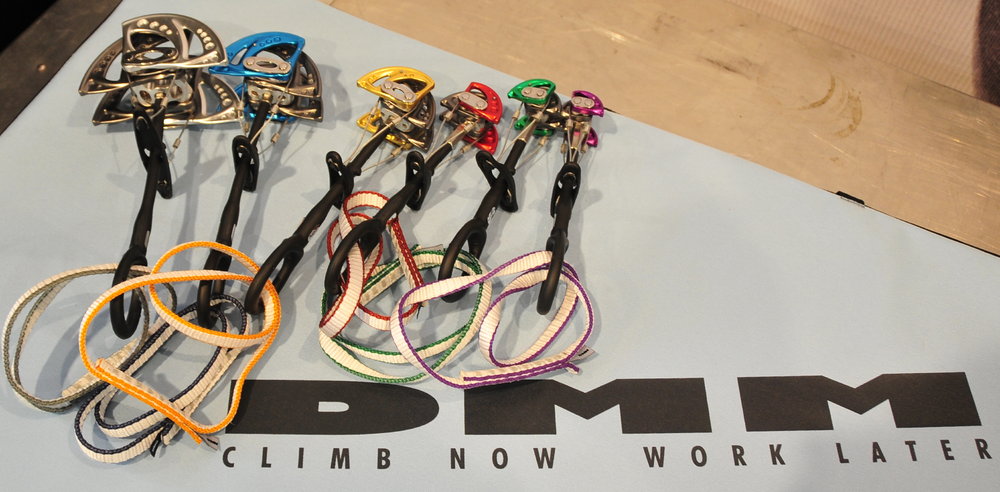

A teljes Dragon sor

Mindamellett, hogy a Dragon rendkívül ergonomikus, esztétikailag is a DMM-re jellemző magas szintet képvisel.

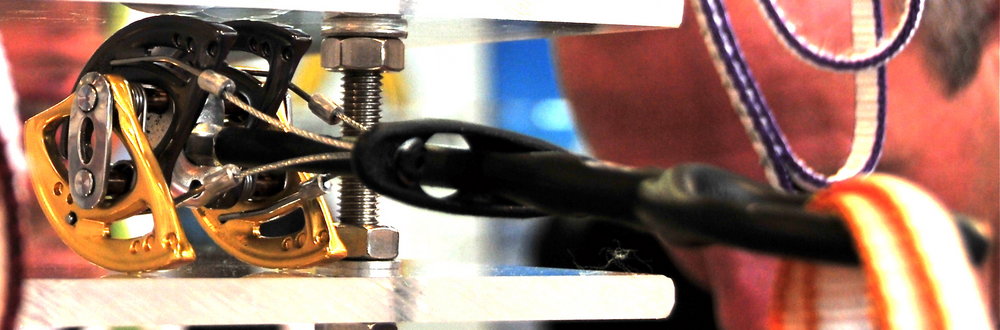

A Dragon munkában

A Dragon munkában

DMM Dragon Cam:
6 színkód, pofanyílás 20 mm-től 114mm-ig állandó 13,75º-os szög mellett, 360° flexibilis szár, kihosszabbítható Dyneema heveder.

A boltokba jövő év tavaszára fog kijönni, és várhatóan 50-60 £ között lesz az ára.

Dragon embléma

Dragon embléma

Most pedig egy kis friend-történelem képekben:

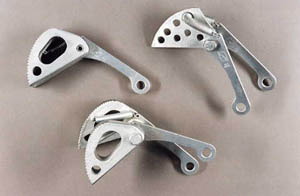

Első prototipusok 1972-ből

Első prototipusok 1972-ből

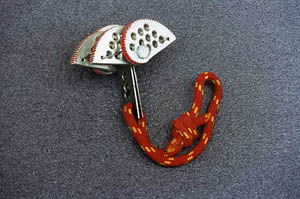

Az első friend

Az első friend

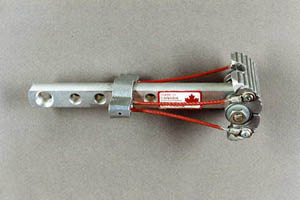

Buddie 1982-ből, Kanadából

Buddie 1982-ből, Kanadából

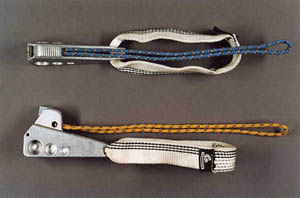

Amigo-k 1983-ból

Amigo-k 1983-ból

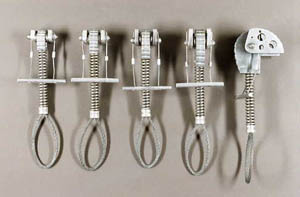

1985-ben jöttek ki a Joker-ek

1985-ben jöttek ki a Joker-ek

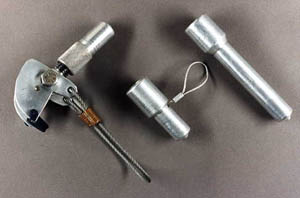

Seismo hibrid 1986-ból

Seismo hibrid 1986-ból

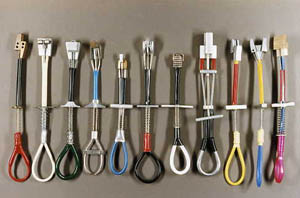

Slider-ek, rock&rollerek, balln ut-ok, cobrák és más különböző expanziós ékek

Slider-ek, rock&rollerek, ball nut-ok, cobrák és más különböző expanziós ékek

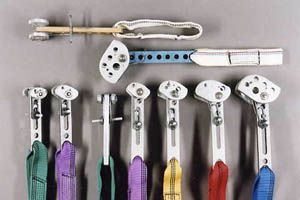

Bivos

Bivos

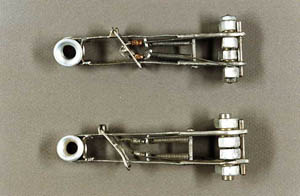

Trigger cams

Trigger cams

Friend reklám

Friend reklám

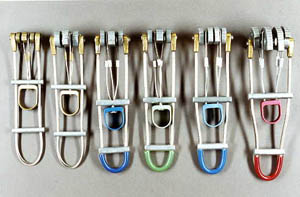

Wild Country 1987-ből

Wild Country 1987-ből

forrás: www.needlesports.com ; www.ukclimbing.com ; www.bigwalls.net
